VALVULA À SFERA TRUNNION FORGIATA

A valvula à sfera trunnion hè aduprata per taglià o cunnette i media in diverse Classe 150 ~ Classe 2500. E valvule fatte di diversi materiali sò adatte per diversi media cum'è acqua, vapore, oliu, gas liquefattu, gas naturale, gas di carbone, acidu nitricu, ossidante, urea è ecc. I modi di guida includenu u funziunamentu manuale è u funziunamentu elettricu. L'estremità di cunnessione ponu esse flangiate o saldate di testa.

CARATTERISTICHE STRUTTURALI

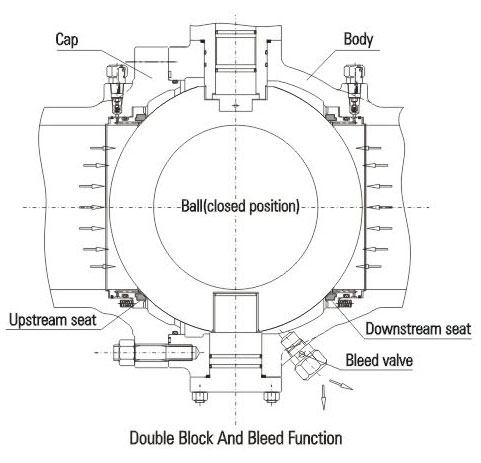

1. Doppiu Bloccu è Sanguinamentu (DBB)
Quandu a valvula hè chjusa è a cavità media hè svuotata per mezu di a valvula di scarica, i sedi à monte è à valle bluccanu indipindentamente u fluidu à l'entrata è à l'uscita per realizà una funzione di doppiu bloccu. Un'altra funzione di u dispusitivu di scarica hè chì u sedile di a valvula pò esse verificatu s'ellu ci hè qualchì perdita durante a prova. Inoltre, i depositi in u corpu ponu esse lavati è scaricati per mezu di u dispusitivu di scarica per riduce i danni à u sedile da impurità in u mediu.

2. Coppia di funziunamentu bassa
A valvula à sfera di a pipeline trunnion adotta a struttura di a sfera trunnion è u sedile di a valvula flottante, in modu da ottene una coppia più bassa sottu pressione di funziunamentu. Utilizza PTFE autolubrificante è cuscinetti scorrevoli per riduce u coefficientu di attritu à u più bassu in cunghjunzione cù u stelu d'alta intensità è d'alta finezza.

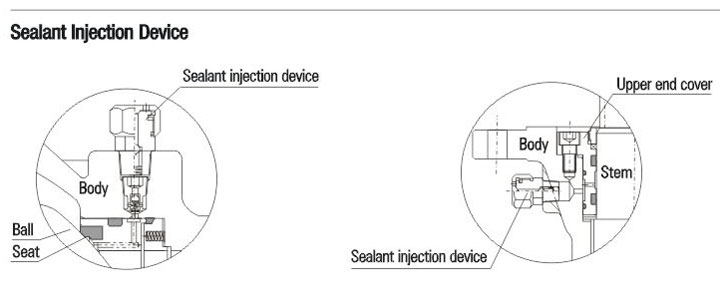

3. Dispositivu di sigillatura d'emergenza
I valvuli à sfera cù un diametru più grande o uguale à 6″ (DN150) sò tutti cuncipiti cù un dispositivu d'iniezione di sigillante nantu à u stelu è a sede. Quandu l'anellu di a sede o l'anellu O di u stelu hè dannighjatu per via di un accidente, u sigillante currispundente pò esse iniettatu da u dispositivu d'iniezione di sigillante per evità perdite di u mediu nantu à l'anellu di a sede è u stelu. Se necessariu, u sistema di sigillatura ausiliariu pò esse adupratu per lavà è lubricà a sede per mantene a so pulizia.

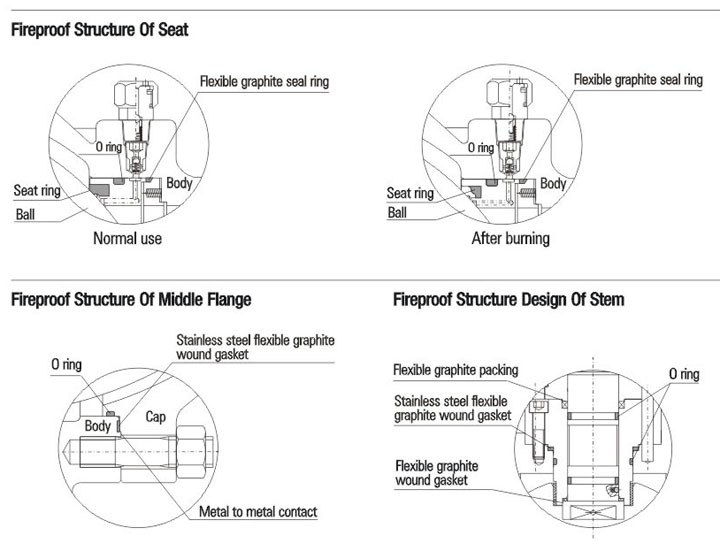

4. Cuncepimentu di a struttura ignifuga
In casu d'incendiu durante l'usu di a valvula, l'anellu di u sedile, l'anellu O-ring di u stelu è l'anellu O-ring di a flangia media fatta di PTFE, gomma o altri materiali non metallichi si decomponeranu o si dannighjeranu à alta temperatura. Sottu a pressione di u mediu, a valvula à sfera spingerà rapidamente u ritenuta di u sedile versu a sfera per fà chì l'anellu di tenuta metallica cuntatti a sfera è formi a struttura di tenuta ausiliaria metallu-metallu, chì pò cuntrullà efficacemente e perdite di a valvula. U disignu di a struttura ignifuga di a valvula à sfera per tubazioni trunnion hè cunforme à i requisiti di l'API 607, API 6FA, BS 7655 è altri standard.

5. Struttura antistatica
A valvula à sfera hè furnita cù una struttura antistatica è adotta u dispusitivu di scarica di l'elettricità statica per furmà direttamente un canale staticu trà a sfera è u corpu o furmà un canale staticu trà a sfera è u corpu attraversu u gambu, in modu da scaricà l'elettricità statica prodotta per via di l'attritu durante l'apertura è a chjusura di a sfera è di u sedile attraversu a pipeline, evitendu incendi o splusioni chì ponu esse causate da scintille statiche è assicurendu a sicurezza di u sistema.
6. Struttura di sigillatura di sedile affidabile
A sigillatura di u sedile hè realizata per mezu di dui ritegni di u sedile flottanti. Puderanu flottà assialmente per bluccà u fluidu, cumprese a sigillatura di a sfera è a sigillatura di u corpu. A sigillatura à bassa pressione di u sedile di a valvula hè realizata da un pre-serraggio di a molla. Inoltre, l'effettu di u pistone di u sedile di a valvula hè ragiunevolmente desinde, ciò chì realizza una sigillatura à alta pressione per via di a pressione di u mediu stessu. Si ponu realizà i dui tipi seguenti di sigillatura di a sfera.
7. Sigillatura unica (rilievu di pressione automaticu in a cavità media di a valvula)
In generale, si usa una sola struttura di tenuta, vale à dì, ci hè solu a tenuta à monte. Siccomu si utilizanu sedi di tenuta à monte è à valle caricate à molla indipendenti, a sovrapressione in a cavità di a valvula pò superà l'effettu di pre-serraggio di a molla, in modu da fà liberà u sedile da a sfera è realizà un sollievu automaticu di a pressione versu a parte à valle.

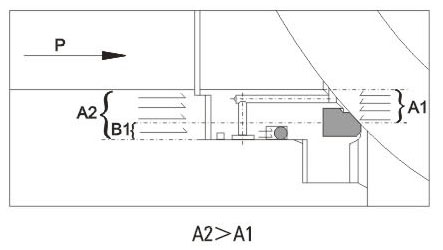

U latu a monte: Quandu u sedile si move assialmente longu a valvula, a pressione P esercitata nantu à a parte a monte (entrata) produce una forza inversa nantu à A1. Siccomu A2 hè più altu chè A1, A2-A1=B1, a forza nantu à B1 spingerà u sedile versu a sfera è realizzerà una sigillatura stretta di a parte a monte.

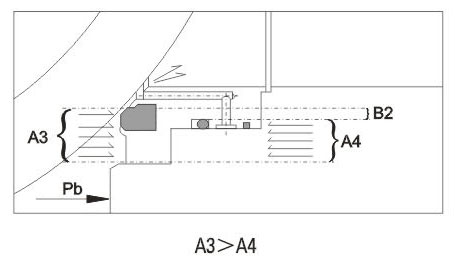

A parte à valle: Una volta chì a pressione Pb in a cavità di a valvula aumenta, a forza esercitata nantu à A3 hè più alta di quella nantu à A4. Siccomu A3-A4=B2, a differenza di pressione nantu à B2 supererà a forza di a molla per fà chì u sedile si liberi da a sfera è realizà un sollievu di pressione di a cavità di a valvula à a parte à valle. Dopu, u sedile è a sfera saranu sigillati di novu per via di l'azione di a molla.

8. Doppia sigillatura (doppiu pistone)
A valvula à sfera di pipeline trunnion pò esse cuncipita cù a struttura di doppia sigillatura prima è dopu à a sfera per alcune cundizioni di serviziu speciali è esigenze di l'utente. Hà un effettu di doppiu pistone. In cundizioni nurmali, a valvula generalmente adotta una sigillatura primaria. Quandu a sigillatura di a sede primaria hè dannighjata è provoca perdite. A sede secundaria pò ghjucà a funzione di sigillatura è migliurà l'affidabilità di a sigillatura.

U sedile adotta a struttura cumminata. A guarnizione primaria hè una guarnizione metallu-metallu. A guarnizione secundaria hè un anellu O di gomma fluorurata chì pò assicurà chì a valvula à sfera righjunghji a tenuta à u livellu di bolla. Quandu a differenza di pressione hè assai bassa, u sedile di tenuta premerà a sfera per via di l'azione di a molla per realizà a tenuta primaria. Quandu a differenza di pressione aumenta, a forza di tenuta di u sedile è di u corpu aumenterà di cunseguenza per sigillà strettamente u sedile è a sfera è assicurà una bona prestazione di tenuta.

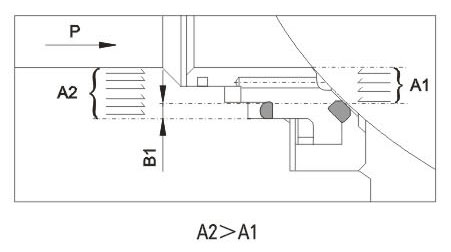

Sigillatura primaria: À monte. Quandu a differenza di pressione hè più bassa o ùn ci hè micca differenza di pressione, u sedile flottante si moverà assialmente longu a valvula sottu à l'azione di a molla è spinghjerà u sedile versu a sfera per mantene una sigillatura stretta. Quandu a pressione di a pipeline P aumenta, a forza esercitata nantu à l'area A2 di u sedile di a valvula hè più alta di a forza esercitata nantu à l'area A1, A2-A1=B1. Dunque, a forza nantu à B1 spinghjerà u sedile versu a sfera è realizzerà una sigillatura stretta di a parte à monte.

Sigillatura secundaria: À valle. Quandu a differenza di pressione hè più bassa o ùn ci hè micca differenza di pressione, a sede flottante si moverà assialmente longu a valvula sottu à l'azione di a molla è spinghjerà a sede versu a sfera per mantene una sigillatura stretta. Quandu a pressione P di a cavità di a valvula aumenta, a forza esercitata nantu à l'area A4 di a sede di a valvula hè più alta di a forza esercitata nantu à l'area A3, A4-A3=B1. Dunque, a forza nantu à B1 spinghjerà a sede versu a sfera è realizzerà una sigillatura stretta di a parte à monte.

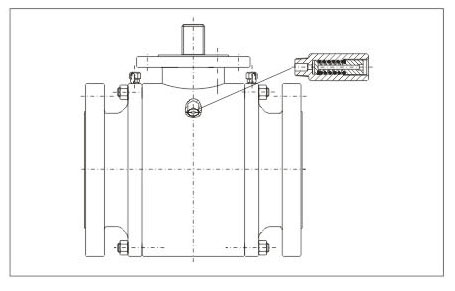

9. Dispositivu di Sollievu di Sicurezza
Siccomu a valvula à sfera hè cuncipita cù una sigillatura primaria è secundaria avanzata chì hà un effettu à doppiu pistone, è a cavità media ùn pò micca realizà un sollievu automaticu di a pressione, a valvula di sicurezza deve esse installata nantu à u corpu per prevene u periculu di danni da sovrapressione in a cavità di a valvula chì ponu accade per via di l'espansione termica di u mediu. A cunnessione di a valvula di sicurezza hè generalmente NPT1/2. Un altru puntu da nutà hè chì u mediu di a valvula di sicurezza hè scaricatu direttamente in l'atmosfera. In casu chì u scaricamentu direttu in l'atmosfera ùn sia micca permessu, cunsigliemu di utilizà a valvula à sfera cù una struttura speciale di sollievu automaticu di a pressione versu u flussu superiore. Riferitevi à i dettagli seguenti. Indicatelu in l'ordine se ùn avete micca bisognu di a valvula di sicurezza o se vulete aduprà a valvula à sfera cù a struttura speciale di sollievu automaticu di a pressione versu u flussu superiore.

10. Struttura Seziale di Sollievu Automaticu di Pressione Versu u Flussu Superiore

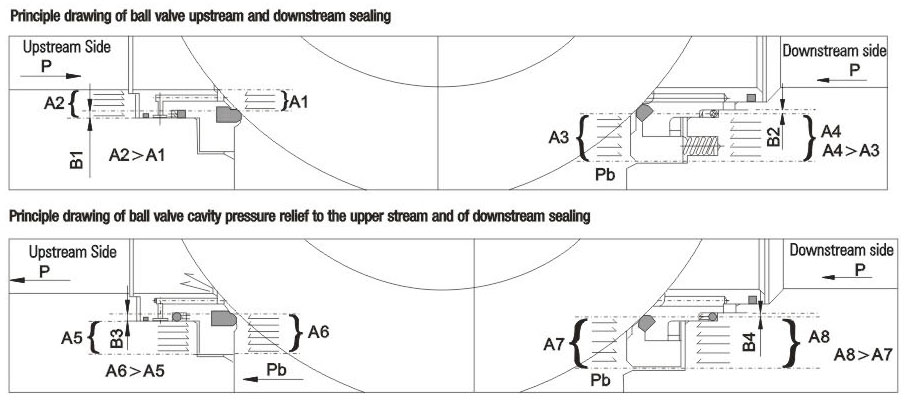

Siccomu a valvula à sfera hè cuncipita cù una sigillatura primaria è secundaria avanzata chì hà un effettu à doppiu pistone, è a cavità media ùn pò micca realizà un sollievu automaticu di a pressione, a valvula à sfera cù a struttura speciale hè cunsigliata per risponde à l'esigenza di sollievu automaticu di a pressione è assicurà chì ùn ci sia micca inquinamentu per l'ambiente. In a struttura, u flussu superiore adotta una sigillatura primaria è u flussu inferiore adotta una sigillatura primaria è secundaria. Quandu a valvula à sfera hè chjusa, a pressione in a cavità di a valvula pò realizà un sollievu automaticu di a pressione à u flussu superiore, in modu da evità u periculu causatu da a pressione di a cavità. Quandu a sede primaria hè dannighjata è perde, a sede secundaria pò ancu ghjucà a funzione di sigillatura. Ma una attenzione particulare deve esse prestata à a direzzione di u flussu di a valvula à sfera. Durante l'installazione, nutate e direzzione à monte è à valle. Riferitevi à i seguenti disegni per u principiu di sigillatura di a valvula cù a struttura speciale.

11. Stelu à prova di scoppiu
U stelu adotta a struttura à prova di scoppi. U stelu hè cuncipitu cù u pede in fondu in modu chì cù u pusizionamentu di u coperchiu superiore è di a vite, u stelu ùn serà micca soffiatu fora da u fluidu ancu in casu di pressione anormale in a cavità di a valvula.

12. Resistenza à a currusione è resistenza à u stress di sulfuru
Un certu margine di corrosione hè lasciatu per u spessore di a parete di u corpu. U stelo in acciaio al carboniu, l'albero fisso, a sfera, a sede è l'anellu di sede sò sottumessi à nichelatura chimica secondu ASTM B733 è B656. Inoltre, diversi materiali resistenti à a corrosione sò dispunibili per l'utilizatori da sceglie.
Sicondu i requisiti di i clienti, i materiali di a valvula ponu esse scelti secondu NACE MR 0175/ISO 15156 o NACE MR 0103, è un cuntrollu di qualità strettu è una ispezione di qualità devenu esse effettuati durante a fabricazione per risponde cumpletamente à i requisiti di e norme è risponde à e cundizioni di serviziu in l'ambiente di sulfurizazione.

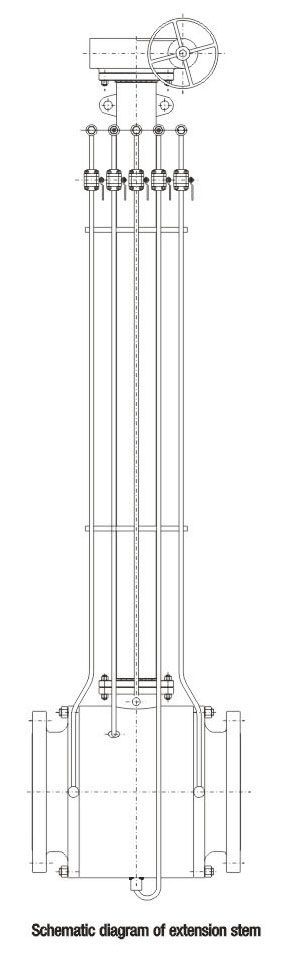

13. Stelu di estensione
In quantu à e valvule integrate, u stelu di estensione pò esse furnitu s'ellu hè necessariu un funziunamentu in terra. U stelu di estensione hè cumpostu da u stelu, a valvula d'iniezione di sigillante è a valvula di drenaggiu chì pò esse allargata finu à a cima per a comodità di l'operazione. L'utilizatori devenu indicà i requisiti è a lunghezza di u stelu di estensione quandu facenu l'ordini.
Per e valvole à sfera azionate per operazioni elettriche, pneumatiche è pneumatico-idrauliche, a lunghezza di u stelo di estensione deve esse da u centru di a tubazione à a flangia superiore.
